設備原理

激光打標機的核心部件是主振功率放大（MOPA）、Q調制和高重頻率脈沖摻鐿光纖激光器，高可靠性的直流電源在專用控制卡的控制下驅動多模半導體激光器，多模半導體激光器發出的970±10nm的激光被耦合到加金屬護套的5mm傳輸光纖中使摻鐿雙包層光纖中產生1.06微米波長的激光，激光再傳輸過程中不斷被放大后擴束輸出。擴束后的激光束投射到振鏡掃描器上，通過計算機控制振鏡快速轉動及激光的開關，使激光束在X、Y方向掃射，通過F-θ透鏡聚集形成幾微米直徑的光斑作用于加工工件上，使之表面瞬間燒蝕，汽化，最后在工件表面形成需要的各種圖形符號。

性能特點

1、分體式結構，特備適合大工件多角度激光打標。

2、標刻作業結構簡單、便攜、架設調整與移動靈活，為鋁型材、隔熱條、塑膠管道、條帶在線飛行打標量身定做。

3、標記清晰、精致、可永久保存。

4、免維護操作。

5、激光在光纖波里受振蕩加大，損耗小，穩定性好，不受外界塵氣和機械松動的影響，輸出的激光光束穩定。

6、加工速度快，加工速度是傳統激光打標機的2-3倍。

7、全風冷光纖激光器、無耗材、低維護、光電轉化率高、功耗?。ā?00W）、使用成本低。

8、環境適應能力強，可在震動、沖擊、粉塵、濕度等環境下連續正常工作，易于實現與光纖的耦合，可實現遠距離工作。

9、可進行條形碼、二維碼、文字圖形、規則和不規則流水號等打標。

技術參數

系統組成：光纖激光發生器、集成控制系統（包含控制卡、權健、觸摸屏顯示器）、光電編碼器、感應開關

選配：流水線裝置

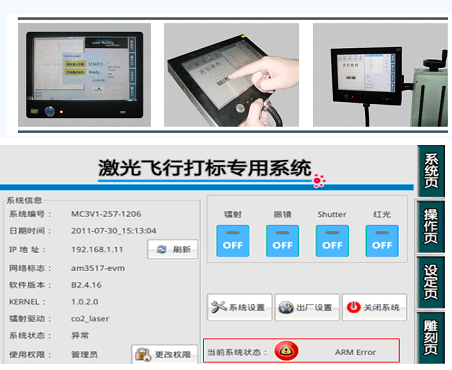

操作界面
